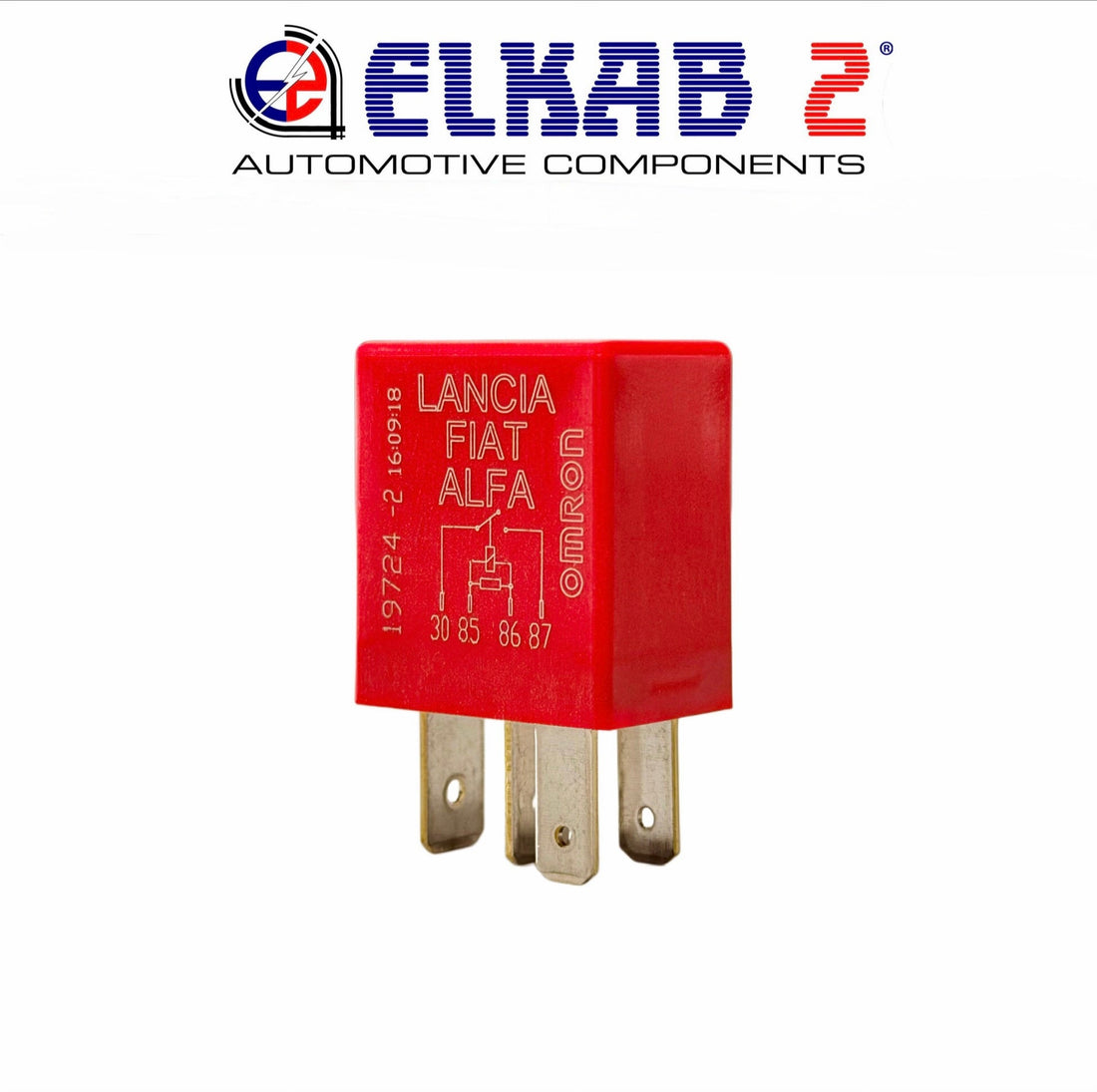

Come Capire se un Relè Non Funziona.

Capire se un relè è guasto non è complicato, ma bisogna fare qualche verifica con metodo.

1. Controllo “a orecchio”

Quando alimenti il relè, di solito con la tensione nominale indicata sopra, dovresti sentire un click netto.

•  Se senti il click → la bobina probabilmente funziona
• Se non senti nulla → bobina interrotta o relè bloccato

il click da solo non garantisce che i contatti funzionino bene, molte volte i relè iniziano a manifestare sintomi, non si rompono completamente subito.

2. Misura della bobina con multimetro

Imposta il multimetro su resistenza, Ohm, e misura tra i pin della bobina.

• Valore tipico da qualche decina a qualche migliaio di ohm, dipende dal relè.
•  Valore infinito → bobina interrotta → relè guasto
•  Valore 0 o molto basso → corto → relè guasto

3. Verifica dei contatti

Sempre con il multimetro in modalità continuità:

1. Senza alimentazione:
• Contatto COM–NC → deve essere chiuso
• Contatto COM–NO → deve essere aperto
2. Alimentando la bobina:
• COM–NO → deve chiudersi
• COM–NC → deve aprirsi

Se i contatti non cambiano stato o fanno falso contatto → relè difettoso.

Un Altro Metodo Semplice è Rimuovere la Cover del Relè e cercare segni di bruciature, non sempre un relè si rompe perché si brucia, ma può essere una causa.
